VectorBlox: PolarFire FPGA용 AI 가속기
Published:
VectorBlox는 Microchip의 PolarFire FPGA 및 SoC를 위한 AI/ML 추론 가속기 플랫폼입니다. 소프트웨어 기반 구현을 통해 FPGA 재프로그래밍 없이 AI 모델을 배포할 수 있으며, 5W 미만의 전력 효율로 엣지 AI 애플리케이션에 최적화되어 있습니다.
1. VectorBlox 개요
지원하는 연산자1
아래 표에 지원하는 연산자와, 각 연산자별로 VectorBlox에서의 제약 조건을 정리했습니다.
| Operators | Known Limitations |
|---|---|
| ABS | |
| ADD | Fused activation function = [0, NONE, RELU, RELU6] |
| ARG_MAX | Axis = [-1] |
| ARG_MIN | Axis = [-1] |
| AVERAGE_POOL_2D | Fused activation function = [0, NONE, RELU, RELU6], Padding = [SAME, VALID] |
| CONCATENATION | Axis = [-4, -3, -2, -1], Fused activation function = [0, NONE, RELU, RELU6] |
| CONV_2D | Fused activation function = [0, NONE, RELU, RELU6], Padding = [SAME, VALID] |
| DEPTHWISE_CONV_2D | Fused activation function = [0, NONE, RELU, RELU6], Padding = [SAME, VALID] |
| DEQUANTIZE | |
| DIV | Fused activation function = [0, NONE, RELU, RELU6], Others: Input 2 must be a constant |
| ELU | |
| EQUAL | |
| EXP | |
| EXPAND_DIMS | Axis = [-4, -3, -2, -1] |
| FULLY_CONNECTED | Fused activation function = [0, NONE, RELU, RELU6] |
| GATHER | Axis = [-4, -3, -2, -1] |
| GELU | |
| GREATER | Axis = [-4, -3, -2, -1] |
| GREATER_EQUAL | |
| HARD_SWISH | |
| LEAKY_RELU | |
| LESS | |
| LESS_EQUAL | |
| LOG | |
| LOGISTIC | |
| MAXIMUM | |
| MAX_POOL_2D | Fused activation function = [0, NONE, RELU, RELU6], Padding = [SAME, VALID] |
| MEAN | |
| MINIMUM | |
| MUL | Fused activation function = [0, NONE, RELU, RELU6] |
| NEG | |
| NOT_EQUAL | |
| PACK | Axis = [-4, -3, -2, -1] |
| PAD | |
| PADV2 | |
| POW | |
| PRELU | |
| QUANTIZE | |
| REDUCE_MAX | Axis = [-4, -3, -2, -1] |
| REDUCE_MIN | Axis = [-4, -3, -2, -1] |
| REDUCE_PROD | Axis = [-4, -3, -2, -1] |
| RELU | |
| RELU6 | |
| RELU_0_TO_1 | |
| RELU_N1_TO_1 | |
| RESHAPE | |
| RESIZE_BILINEAR | |
| RESIZE_NEAREST_NEIGHBOR | |
| RSQRT | |
| SILU | |
| SLICE | |
| SOFTMAX | Dim = [-3, -2, -1] |
| SPLIT | Axis = [-4, -3, -2, -1] |
| SPLIT_V | Axis = [-4, -3, -2, -1] |
| SQUEEZE | Axis = [-4, -3, -2, -1] |
| STRIDED_SLICE | |
| SUB | Fused activation function = [0, NONE, RELU] |
| SUM | Axis = [-4, -3, -2, -1] |
| TANH | |
| TILE | |
| TRANSPOSE | |
| TRANSPOSE_CONV | Fused activation function = [0, NONE, RELU, RELU6], Padding = [SAME, VALID] |
| UNPACK | Axis = [-4, -3, -2, -1] |
| CAST | Others: Cast inputs from INT8 or UINT8 to INT32 |
2. CoreVectorBlox IP2
CoreVectorBlox는 PolarFire FPGA용 신경망 가속기 IP 코어입니다.
아키텍처
graph TB
subgraph SYSTEM[시스템 레벨]
HOST[Mi-V 소프트 프로세서]
CORE[CoreVectorBlox]
DDR[DDR 메모리]
NVM[비휘발성 메모리]
end
subgraph CORE_INTERNAL[CoreVectorBlox 내부]
CTRL[제어 레지스터<br/>AXI4-Lite]
MCU[마이크로컨트롤러<br/>RISC-V]
MXP[MXP 벡터 프로세서]
CNN[CNN 가속기]
end
HOST -->|제어| CTRL
CTRL -->|명령| MCU
MCU -->|벡터 명령| MXP
MCU -->|컨볼루션 명령| CNN
CORE -->|AXI4 마스터| DDR
NVM -->|부팅 시 로드| DDR
DDR -->|BLOB 읽기| CORE
구성 요소
- 제어 레지스터: AXI4-Lite 슬레이브 인터페이스를 통한 제어 및 상태 관리
- 마이크로컨트롤러: RISC-V 기반 소프트 프로세서로 네트워크 BLOB 파싱 및 벡터 프로세서 제어
- MXP 벡터 프로세서: 일반적인 신경망 레이어 처리용 벡터 프로세서
- CNN 가속기: 컨볼루션 레이어 전용 가속기

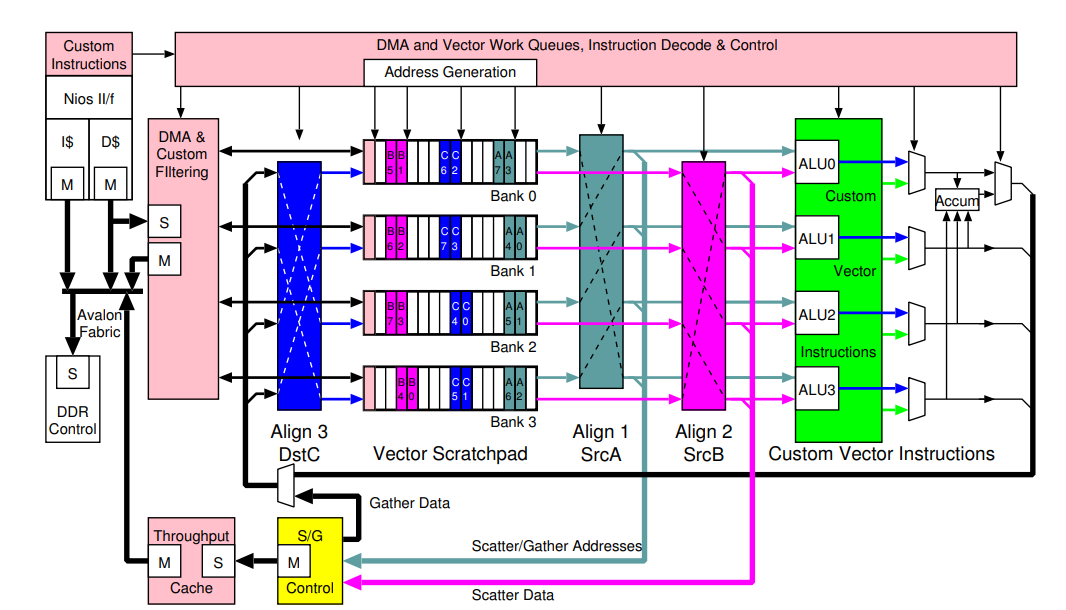

MXP 벡터 프로세서 아키텍처
메모리 구성
CoreVectorBlox는 다음 세 가지 BLOB(Binary Large Object)을 메모리에 저장합니다:
- Firmware BLOB: 모든 네트워크에 공통으로 사용되는 펌웨어
- Network BLOB: VectorBlox SDK로 컴파일된 각 네트워크별 BLOB
- Network I/O: 네트워크 입력/출력 데이터
3. VectorBlox SDK3
컴파일 과정은 다음과 같습니다.
.pth(Pytorch 모델) →.onnx(ONNX 모델) →.tflite(Tensorflow Lite 모델) →.vnnx(VectorBlox 모델)
.pth에서 .onnx로 변환할 때 torch.onnx.export()를, .onnx에서 .tflite로 변환할 때 onnx2tf --output_integer_quantized_tflite를, .tflite에서 .vnnx로 변환할 때 vnnx_compile 명령어를 사용합니다.
Language: English
https://github.com/Microchip-Vectorblox/VectorBlox-SDK/blob/master/docs/OPS.md ↩
