[논문 리뷰]MaxEVA의 AI Engine 커널 배치 전략 및 통신 방식
Published:
MaxEVA 프레임워크1는 Versal AI Engine (AIE) 배열의 활용도를 최대화하고 MatMul 커널과 애더 트리(Add kernel) 간의 통신에서 DMA(Direct Memory Access) 사용을 최소화하여 효율성을 높이는 정교한 배치 전략을 사용합니다.
1. 커널 그룹 구성 및 커널 수

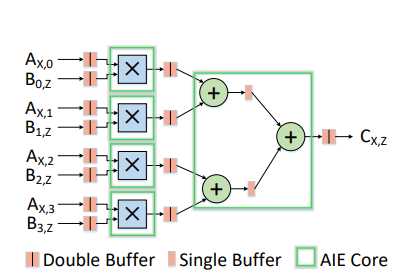

MaxEVA의 매핑 체계에서 Y는 MatMul 커널 그룹을 정의하는 핵심 매개변수입니다.
- Y 값은 그룹 내 MatMul 커널(‘×’ 기호)의 수를 결정합니다. 예를 들어, Y=4인 그룹에는 4개의 MatMul 커널이 포함되며, 이들은 각각 별도의 AIE 코어에 매핑됩니다.
- 이 그룹은 Y−1개의 Add 커널로 구성된 애더 트리(‘+’ 기호)를 포함하며, 이 애더 트리는 하나의 AIE 코어에 순차적으로 매핑됩니다.
2. AIE 배열 내 커널 간 통신 방식

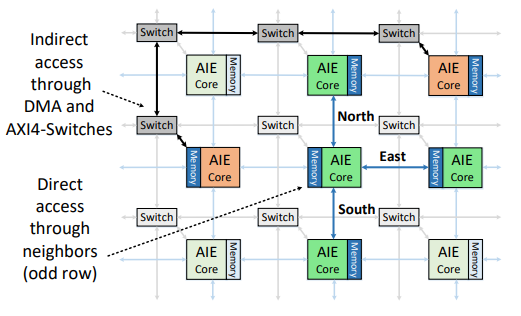

AIE 배열 내에서 데이터 이동 및 커널 간 통신은 주로 두 가지 방식으로 이루어집니다. MaxEVA의 배치 전략은 직접 메모리 공유를 활용하여 DMA 사용을 회피하는 데 초점을 맞춥니다.
| 통신 방식 | 특징 |
|---|---|
| 직접 메모리 공유 (Direct Memory Sharing) | 인접한 AIE 코어들이 직접 상대방의 메모리(32KB)에 접근할 수 있는 방식 |
| DMA (Direct Memory Access) / AXI4-Stream Switch | 비인접 AIE 코어 간의 통신에 사용되며, 프로그래머블 스위치를 통한 DMA 메커니즘을 이용합니다. 직접 접근 방식보다 통신 지연 시간이 증가하고 더 많은 메모리 리소스를 요구합니다. |
3. DMA 사용 회피를 위한 커널 배치 기법
MaxEVA는 Y개의 MatMul 커널 그룹을 배치할 때, 애더 트리 코어가 인접 MatMul 커널의 출력 버퍼에 직접 접근할 수 있도록 설계합니다.

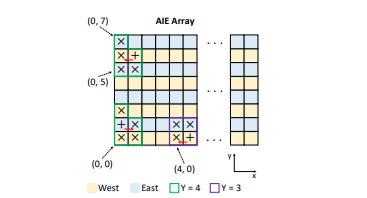

배치 조정 예시 (0, 0 그룹)
Y=4 그룹의 예시에서, 애더 트리 코어는 4개의 MatMul 커널 중 3개의 메모리에 직접 접근할 수 있습니다. (1, 0) 위치의 커널처럼 직접 접근이 어려운 경우, 해당 MatMul 커널의 출력 버퍼는 북쪽 위치인 (1, 1)에 배치될 수 있으며, 이 위치는 애더 트리가 직접 접근 가능한 위치이므로 DMA 사용을 방지합니다.
행 기반 접근 예시 (0, 5 그룹)
AIE의 메모리 접근은 행에 따라 달라지기 때문에 (짝수 행은 서쪽, 홀수 행은 동쪽 접근), (0, 5) 그룹의 애더 트리는 4개 중 2개의 커널에만 직접 접근 가능합니다. 나머지 커널인 (0, 5)와 (0, 7)의 출력 버퍼는 애더 트리가 직접 접근 가능한 (1, 5)와 (1, 7) 위치에 배치되어 DMA를 회피합니다.

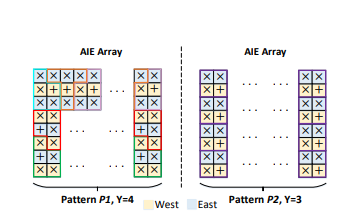

4. AIE 배열 전체를 채우는 배치 패턴 P1 및 P2
MaxEVA는 3에서 제시한 커널 배치 기법을 활용하여, 두 가지 패턴을 제안합니다.
- 패턴 P1: AIE 배열을 97.5% 이상 채우기 위해 “T”자 모양과 유사한 형태를 사용하며, 이로 인해 하나의 MatMul 출력 버퍼에서 약간의 DMA 사용이 발생할 수 있습니다.
- 패턴 P2: DMA 사용을 완전히 피하도록 설계된 형태로만 구성되어, DMA 사용이 전혀 발생하지 않습니다.
Language: English
E. Taka, A. Arora, K. -C. Wu and D. Marculescu, “MaxEVA: Maximizing the Efficiency of Matrix Multiplication on Versal AI Engine,”International Conference on Field Programmable Technology (ICFPT), Yokohama, Japan, 2023, pp. 96-105, ↩
